69# сжатие 90 ° медного локтя
  • 69# сжатие 90 ° медного локтя
  • 69# сжатие 90 ° медного локтя

69# сжатие 90 ° медного локтя

Приложения: Рынки:
■■ Воздушные линии ■■ Промышленное
■■ Смазочные линии ■■ Упаковка
■■ Охлаждающие линии ■■ Пневматический
■■ Промышленность ■■ Печать
■■ Машины
■■ Компрессоры
■■ Перенос жидкости

Особенности продукта:
■■ Соответствует функциональным требованиям SAE J-512
■■ UL перечислен для легковоспламеняющейся жидкости
■■ Латунный или ацетальный рукав доступен
■■ Нет подготовки трубки
■■ Кованые и экструдированные формы

Справочная часть №:
69 -169 -S69 -69A

Связаться с нами

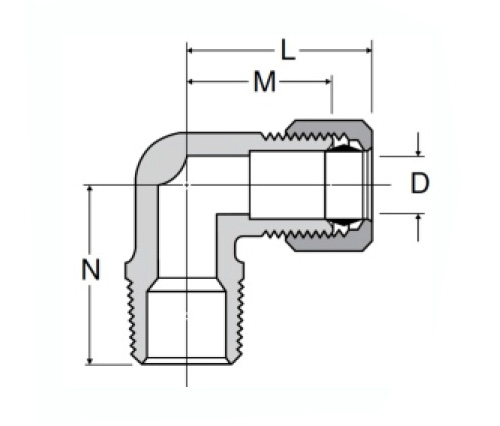

Спецификации

ЧАСТЬ# Tube O.D*Мужчина НеPTF N М
69-2A 1/8*1/8 .68 .59
69-3A 3/16*1/8 .68 .62
69-3b 3/16*1/4 .85 .61
69-4A 1/4*1/8 .75 .62
69-4b 1/4*1/4 .91 .65
69-4C 1/4*3/8 .93 .72
69-4d 1/4*1/2 1.11 .82
69-5A 5/16*1/8 .71 .67
69-5b 5/16*1/4 .82 .66
69-5с 5/16*3/8 .93 .81
69-5d 5/16*1/2 1.12 .82
69-6A 3/8*1/8 .72 .72
69-6b 3/8*1/4 .88 .75
69-6с 3/8*3/8 .93 .81
69-6d 3/8*1/2 1.18 .87
69-8b 1/2*1/4 .97 .88
69-8с 1/2*3/8 1.06 .88
69-8d 1/2*1/2 1.13 .94
69-8e 1/2*3/4 1.25 1.16
69-10с 5/8*3/8 1.25 1.06
69-10d 5/8*1/2 1.31 1.06
69-12d 3/4*1/2 1.31 1.19
69-12E 3/4*3/4 1.38 1.19

*Ref.Sae № 060202 BA

Наш латунный и ацетальный мужской локоть 90 ° разработан в соответствии с SAE J-512. Он соответствует функциональным требованиям этой спецификации, с соединением сжатия и сформированным концом. Латунный или ацетальный рукав встроен в обработанный фланец, который обеспечивает жесткость, но позволяет вставить трубку (ы) без подготовки.
90 ° мужского латунного локтевого подгонка предназначена для подключения трубок без необходимости подготовки трубки. Эта универсальная подгонка может использоваться с другими подобными фитингами для создания сложных систем трубопроводов, которые легко собирают и обслуживают.
