42# SAE 45 ° Flare Женский разъем

Особенности продукта:
■■ Вся медная конструкция
■■ Сопротивляется вибрации с использованием длинного ореха
■■ UL LISTING
■■ Функциональные требования SAE J512 и J513

Рынки: Приложения:
■■ Охлаждение ■■ Хладагенные линии
■■ Тяжелый грузовик ■■ Пропан
■■ Мобильный ■■ Топливо
■■ Промышленное ■■ Адаптеры
■■ Обогрев ■■ Природный газ
■■ Кондиционер

Справочная часть №:
46 -U3 -10227-10248

Связаться с нами

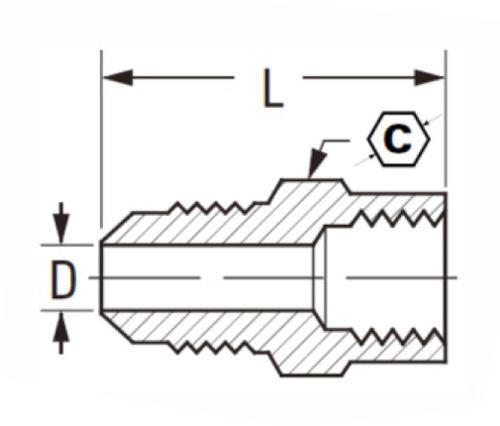

Спецификации

ЧАСТЬ#	Flare O.Дюймовый × Thread	В	D	Л
46-3A	3/16 × 1/8	9/16	.126	.58
46-4A	1/4 × 1/8	9/16	.189	.69
46-4B	1/4 × 1/4	11/16	.189	.79
46L-4B	1/4 × 1/4	11/16	.189	.88
46-4C	1/4 × 3/8	13/16	.189	1.06
46-4d	1/4 × 1/2	15/16	.189	1.31
46-5A	5/16 × 1/8	5/8	.219	1.38
46-5B	5/16 × 1/4	11/16	.219	1.44
46-5с	5/16 × 3/8	13/16	.219	1.69
46-6A	3/8 × 1/8	5/8	.282	1.88
46-6B	3/8 × 1/4	11/16	.282	1.87
46L-6B	3/8 × 1/4	13/16	.282	1.31
46-6с	3/8 × 3/8	13/16	.282	1.44
46-6d	3/8 × 1/2	1 "	.282	1.69
46L-6d	3/8 × 1/2	15/16	.282	1.44
46-8b	1/2 × 1/4	3/4	.408	1.60
46-8с	1/2 × 3/8	13/16	.408	1.62
46L-8C	1/2 × 3/8	13/16	.408	1.46
46-8d	1/2 × 1/2	1 "	.408	1.73
46L-8d	1/2 × 1/2	7/8	.408	1.62
46-8e	1/2 × 3/4	1-3/16	.408	1.75
46-10с	5/8 × 3/8	7/8	.500	1.79
46-10d	5/8 × 1/2	1 "	.500	1.98
46-12d	3/4 × 1/2	1-3/16	.625	2.17
46-12E	3/4 × 3/4	1-3/16	.625	2.08

«L» означает легкий рисунок.

Эти фитинги полностью взаимозаменяемы с полными фитингами, но были модифицированы бесконечно.

Эта модификация обычно находится в длине трубных резьбов, используемых в сантехнике и легком промышленном применении

*Данные измерения могут измениться без уведомления

*Ref.Sae № 010103

Разъем SAE 45 ° Flare предназначен для применений по сбору служебных обязанностей, требующих высокой надежности. 46-U3 используется для максимального давления 10000 фунтов на квадратный дюйм с помощью нитрильного резинового шланга с неопреновым лайнером. У этого разъема есть тяжелый орех, который противостоит вибрации и продлевает срок службы продукта. У мужской вспышки SAE используется кольцо блокировки штыки, которое не требует специальных инструментов для замены фитинга в случае сбоя или технического обслуживания.
