Как выбрать медный рукав

1. Медная карта рукава типа терминала
Функция типа медного оборота через терминальный соединение в основном используется для подключения оборудования для приборов и измерения трубопровода. Существует много типов медного типа прямых терминальных суставов. Внешний диаметр D0 трубы составляет: φ6mm, φ8mm, φ10 мм, φ12mm и т. Д. Технические характеристики: M10 × 1, M12 × 1, M14 × 1,5, M16 × 1,5, M18 × 1,5, M20 × 1,5, 1/2npt, zg1/2 ″, zg1/4 × × 1,5, 1/2npt, zg1/2 ″, ZG1/4 ″, M20 × 1,5, 1/2npt, zg1/2 ″, zg1/4 ″, M20 × 1,5, 1/2npt, zg1/2 ″, ZG1/4 ″, M20 × 1,5, 1/2npt, zg1/2 ″, zg1/4 × m20 × 1,5, 1/2npt, zg1/2 a.

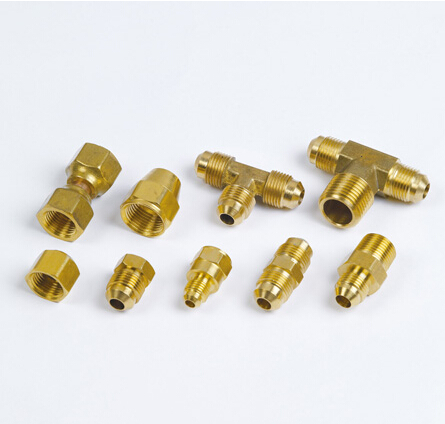

Структура внешнего вида типа рукава медной карты через терминальный сустав показан на рисунке 1. Обработенный материал представляет собой H62 (хромированная поверхность). Номинальное давление составляет 1,0 МПа, а рабочая температура составляет не более 150 ° C (рабочая температура нейлоновой трубки - это нормальная температура).

Применение нанесения: медная труба, пластиковая труба, нейлоновая труба.

Особое внимание следует уделять: соединение между исходным клапаном и оборудованием и трубопроводом не должно применять компрессию. Это связано с тем, что соединение между исходным клапаном, оборудованием и трубопроводом является критической частью, а отсутствие соединения типа Ferrule здесь помогает обеспечить качество соединения и облегчить техническое обслуживание и ремонт. Согласно опыту, в реальном использовании качество обработки этого соединения и размер трубы должны быть очень строгими, в противном случае соединение будет просочиться из -за неадекватного уплотнения.

2. Медный тип типа прямой средней части

Прямой промежуточный соединение типа медного оборота используется для подключения источника воздуха, сигнального трубопровода и источника воздуха и сигнального трубопровода. Существует множество типов прямых средних соединений медного витального типа, а внешний диаметр D0 трубы составляет: φ6 мм, φ8 мм, φ10 мм, φ12 мм и т. Д. На рисунке 2 показана структура внешнего вида типа рукава медной карты через средний соединение. Материал обработки H62 (хромированная поверхность). Номинальное давление составляет 1,0 МПа, а рабочая температура составляет не более 150 ℃ (рабочая температура нейлоновой трубки - это нормальная температура). Применение нанесения: медная труба, пластиковая труба, нейлоновая труба.

Особое внимание следует уделять: соединение между исходным клапаном и оборудованием и трубопроводом не должно применять компрессию. Это связано с тем, что соединение между исходным клапаном, оборудованием и трубопроводом является ключевой частью, а отсутствие трубного соединения типа феррале полезно для обеспечения качества соединения и облегчения обслуживания и ремонта. Согласно опыту, в реальном использовании качество обработки этого соединения и размер трубы должны быть очень строгими, в противном случае соединение будет плотно запечатан и утечка.
